盘点中微爱芯运放&比较器产品线

发布日期:2023-11-08 14:34 浏览次数:

01
简介

运算放大器(简称运放)是许多电子系统的基本组成部分之一,可以实现小信号的放大和复杂模拟信号的运算处理,用途广泛。目前中微爱芯已量产的运放种类覆盖:通用运放、低功耗运放、JFET运放、音频运放、精密运放、电流检测运放以及高速运放等。


比较器是一个可以将模拟电压信号与基准电压相比较的电路,是开环运放在非线性状态的典型应用,两路输入为模拟信号,输出为二进制信号0或1,我司提供通用和高速系列比较器。

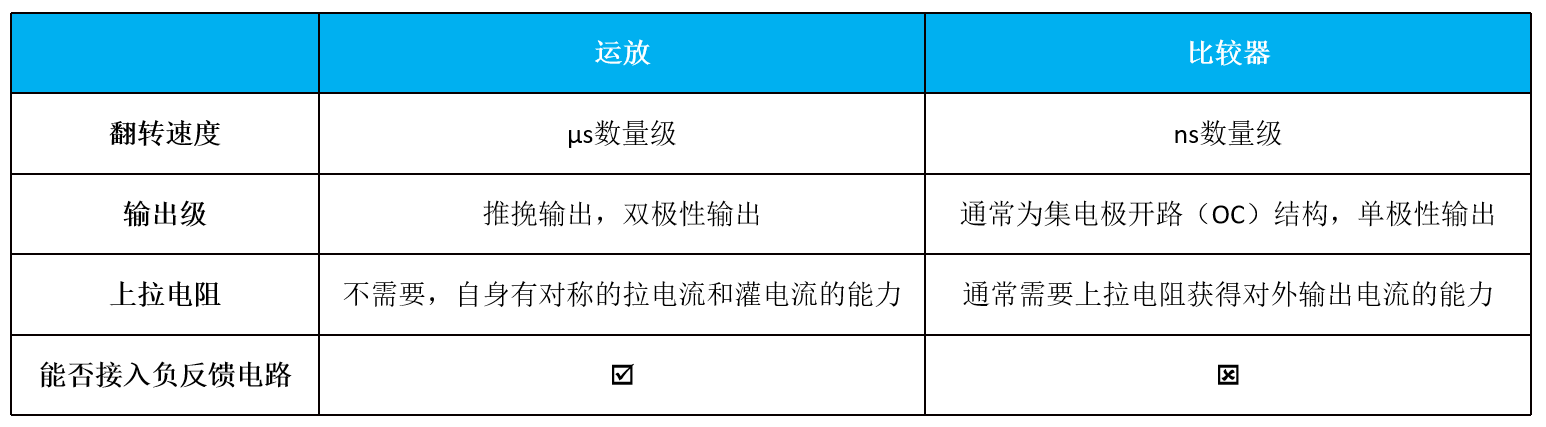

运放与比较器的主要区别为:




02
通用运算放大器


在运放产品中,通用运放的性能稳定、技术指标适中,产品的可选择面大,应用场景也非常广泛。常见的运放有单通道运放、双通道运放和四通道运放等,中微爱芯可以提供36V、18V、5V三种电压域的多种单双电源兼容的通用运放系列芯片。

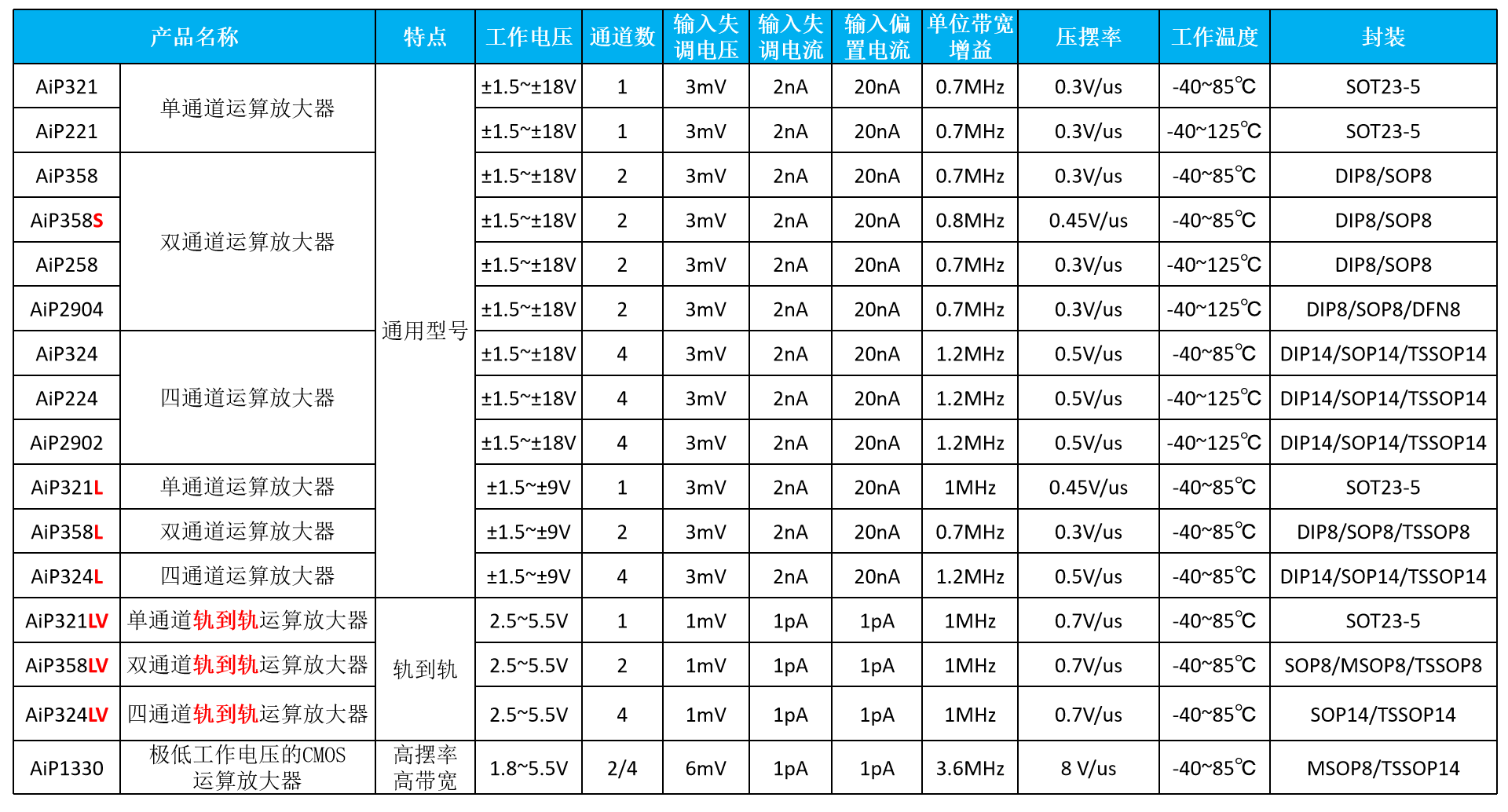

中微爱芯通用运放如下:




03
低功耗运算放大器


以AiP9272为例,这是一款具有高输入阻抗、极低功耗、高增益、高稳定性的轨到轨微功耗运算放大器。它的输入级采用PMOS差分对,输出采用推挽输出CMOS结构作为运放输出来最小化功耗同时提供足够驱动电流。AiP9272主要应用在电源电池系统、感应放大器、低功耗增益模块、低功耗比较器、信号检测器、有源滤波器、通讯系统等领域。

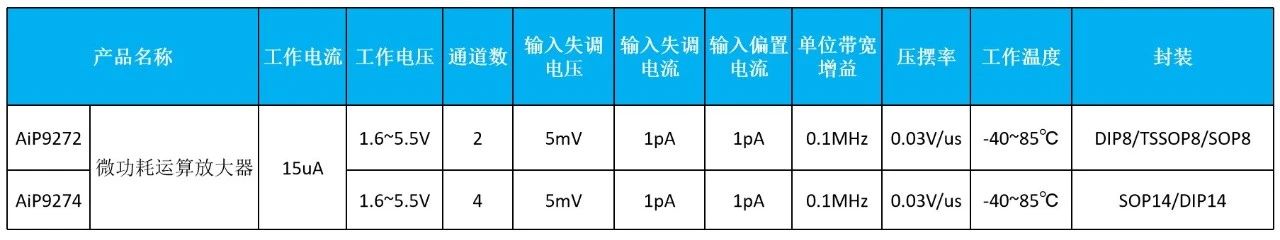

中微爱芯低功耗运放如下:




04
JFET运算放大器


JFET运算放大器系列集成了匹配良好的高压JFET和双极晶体管,该器件具有高输入阻抗、高增益带宽、高SR、低输入失调电压、低输入电流、低功耗的特点。中微爱芯的单通道和双通道JFET运放提供DIP8/SOP8封装形式,四通道JFET运放提供DIP14/SOP14/TSSOP14封装形式。

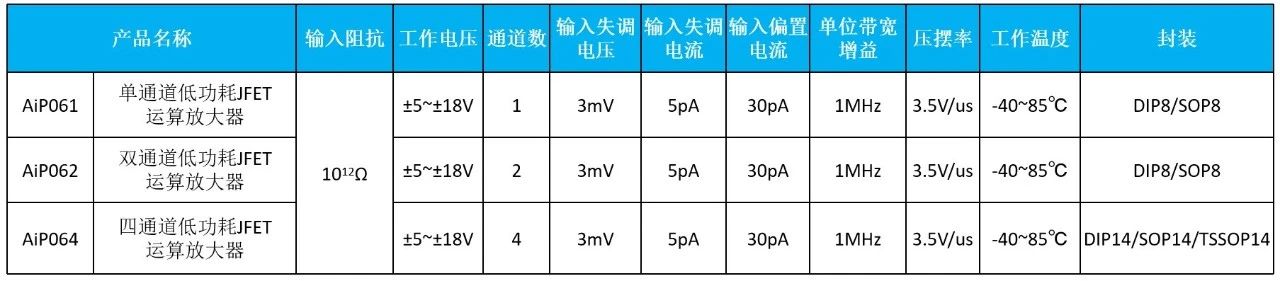

中微爱芯JFET运算放大器如下:




05

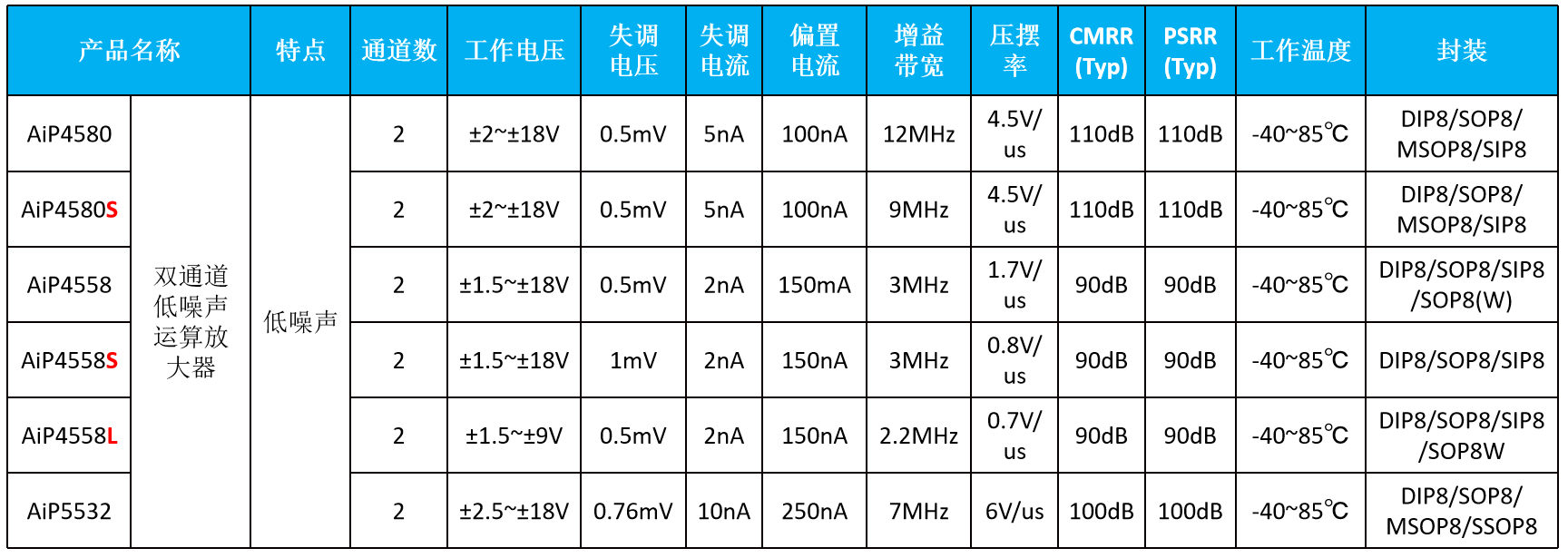

音频运算放大器


音频运算放大器是专门设计用于音频信号放大及处理的运放。


这就不得不提到素有“运放之皇”之称的“5532”。AiP5532作为一款双通道高性能低噪声运算放大器,具有低噪声、高增益、高摆率、高输出驱动的特点,既可单电源供电也可双电源供电应用,深受音响市场的欢迎,是中高档音频放大系统首选。该芯片提供封装DIP8/SOP8/MSOP8/SSOP8。


常见的音频运算放大器还有AiP4580、AiP4558系列等。




06
紧密运算放大器


精密运算放大器一般指失调电压低于1mV的运放,并同时强调失调电压随温度的变化漂移值小于100μV的水平,常用在精密仪器、弱信号检测等自动控制仪表中。


AiP07是一款高精度、极稳定的运算放大器。采用低噪声、非斩波、双极型晶体管输入,无需外接器件修正失调及频率补偿,可以保持全温度低偏置电流和高输入阻抗。宽输入电压范围、高共模抑制比使得芯片在高噪声、低信号电平的高精度放大应用表现十分出色。




07
电流检测运算放大器


电流检测放大器将分流电阻器两端产生的低电压转换为更适合 ADC 进行转换的较大电压。有两种适合的电流检测类型:低压侧和高压侧。低压侧测量将电流检测电阻器插入负载和接地之间,而高压侧测量则将电流检测电阻器插入电源和负载之间。低压侧和高压侧测量配置都有不同的优点和缺点,因此选择时需要考虑特定应用。


中微爱芯电流检测运算放大器如下:




08

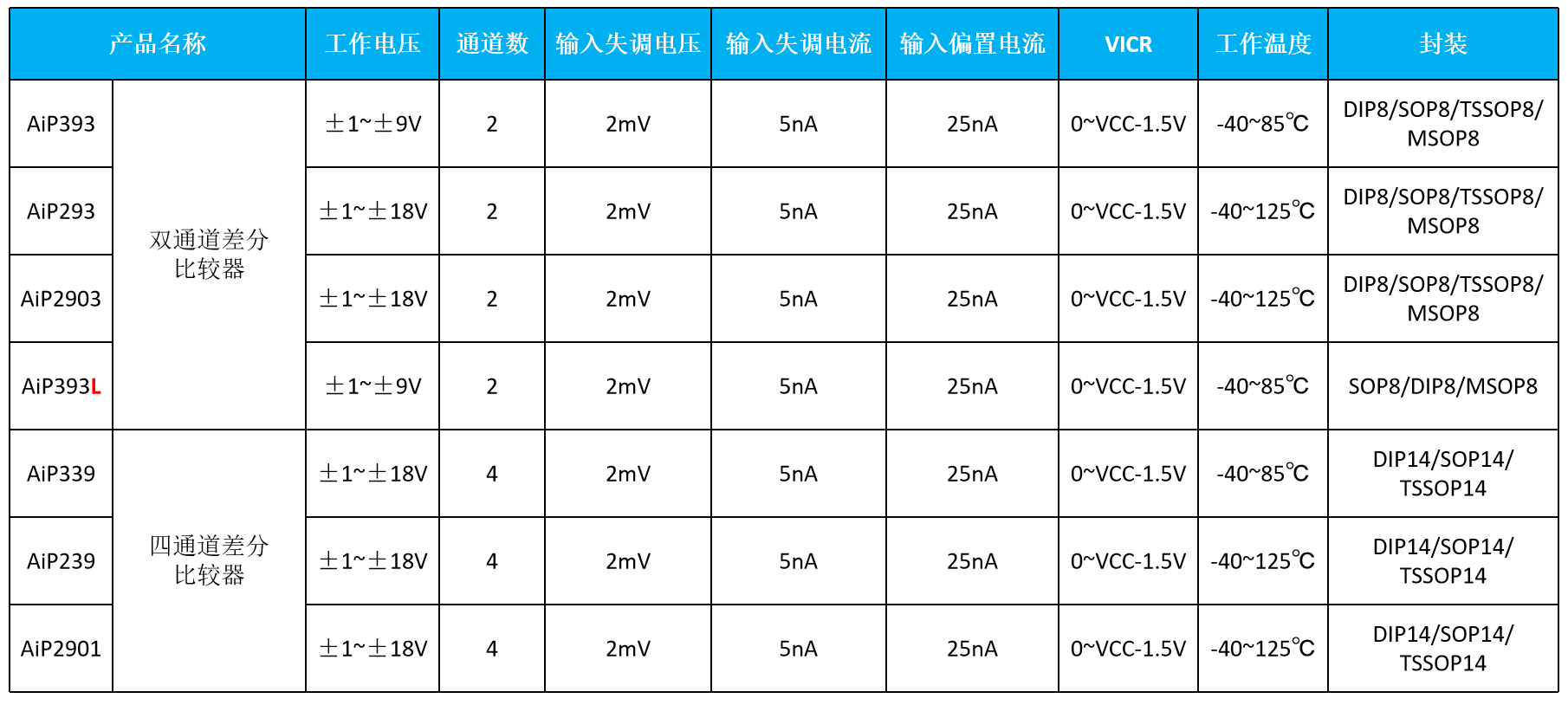

通用型比较器


性能稳定、技术指标适中、应用场景广泛的比较器称为通用比较器。中微爱芯可以提供双差分比较器、四路差分比较器,并提供DIP14/SOP14/TSSOP14等多种封装供客户选择,可灵活应用于多种场景。


常见的通用比较器有AiP393、AiP2901、AiP2903等。




09

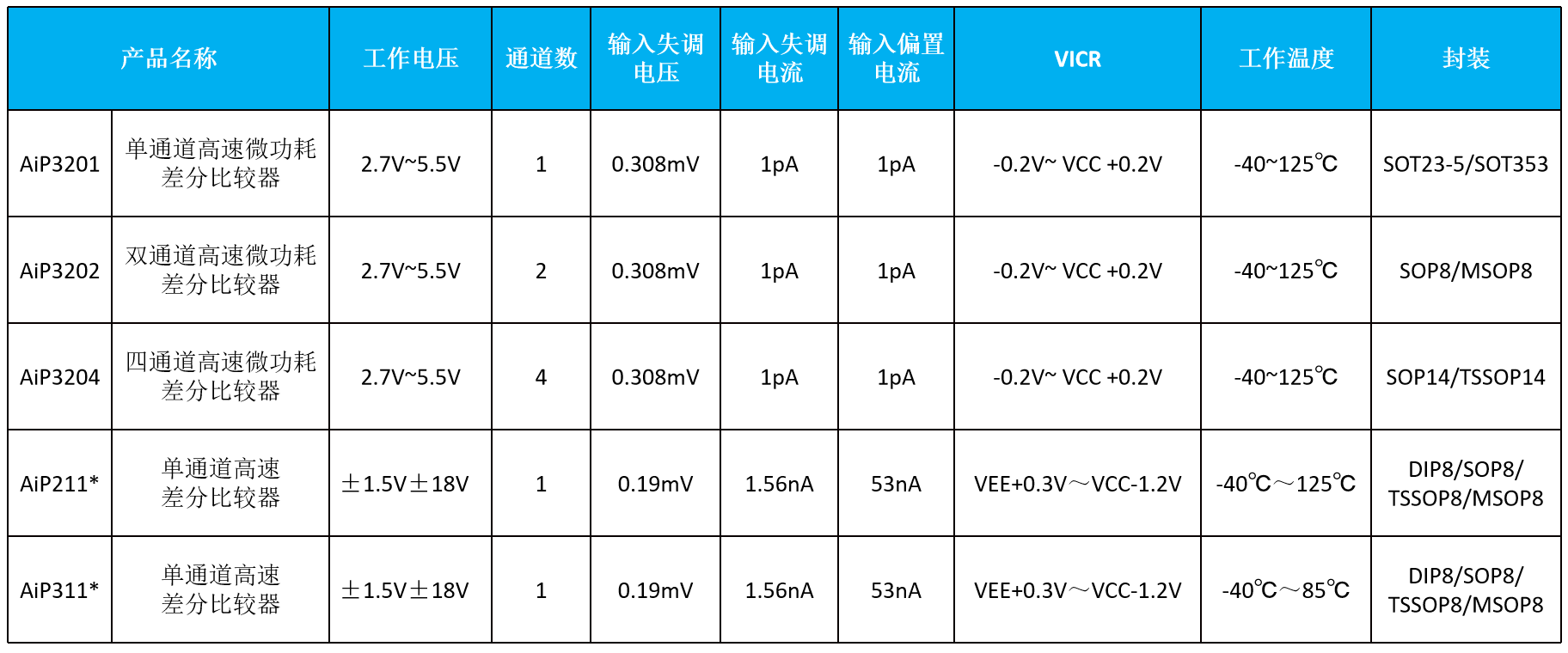

高速比较器


传播延迟时间少于100ns的比较器可以称为高速比较器。为了避免比较器输入端存在噪声或杂散信号,干扰信号正常处理,中微爱芯推出了带有内部迟滞模块的高速低功耗比较器——AiP320X系列。AiP3201、AiP3202和AiP3204分别是单通道、双通道和四通道的推挽输出比较器电路,具有内部迟滞、低传输延时、轨到轨输入的特点,可用于检测设备、高速采样等系统,同时因其低功耗的优点,可广泛用于便携式设备。
